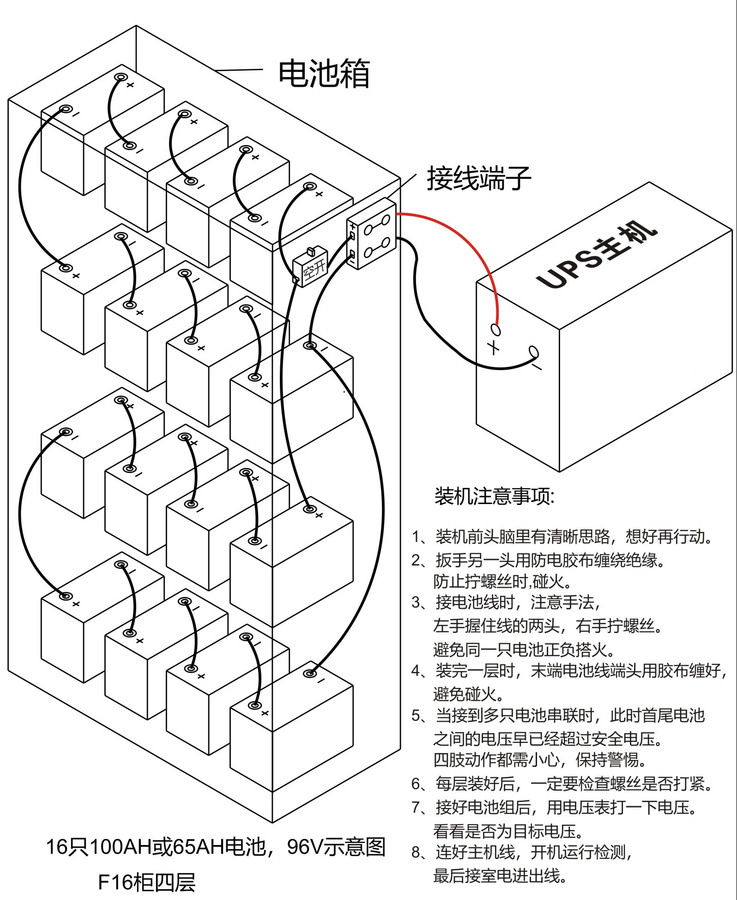

UPS电源接线图一：

 1，下图为主机电池电压进线电压为96V的接线图，电池用的100ah的电池。

 2，100ah 96v 2组，电池总共16节，每8节一组。

 3，电池现串联后在并联为2组，在经过开关到接线柱。

 4，96V电池电压的主机，普遍用于小型负载需求备用电场合。

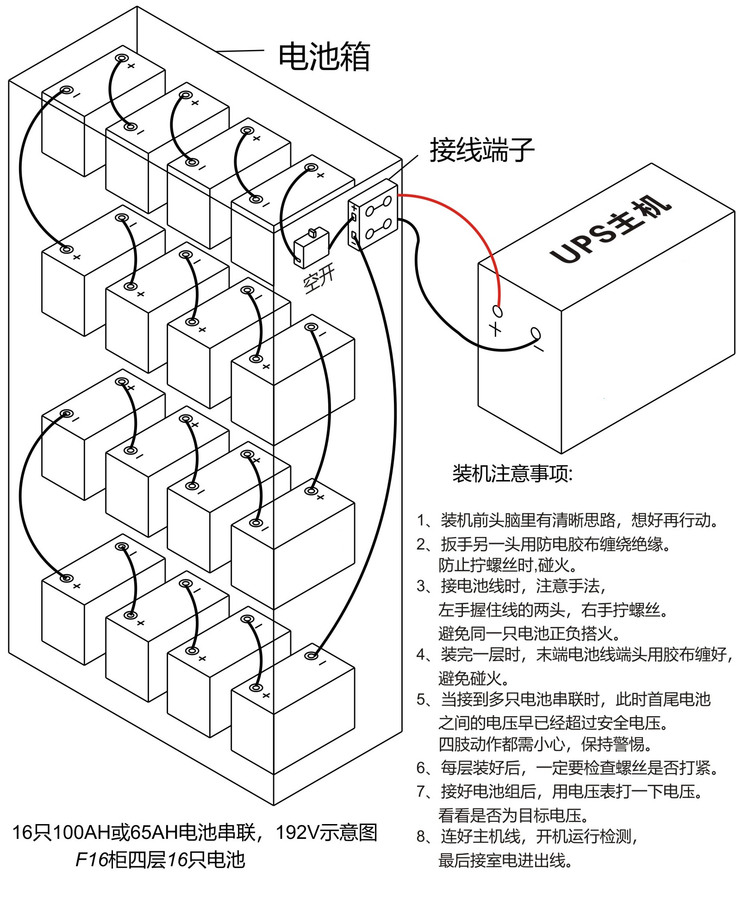

UPS电源接线图二：

1，此图为192V电压接法。

2，电池数量不变，电池全部串联。进入开关，到接线柱，再到主机。

3，需要主机的是单匹开关一定要接在正极线路上面。

那么此上2个接线图为常见的接线图，部分大型机器的电池接线是有中线的，并且带有脱扣线圈的。接线较为复杂。单只电池的电压为12v,所有电池串联起来电压相当的高，在接线是需要特别注意，这是作为UPS电源安装的最基本要求。UPS电源专业安装有我们华鑫电源，没有十足把握，确定所以线序在动手，安全问题切勿轻视，谨记！
